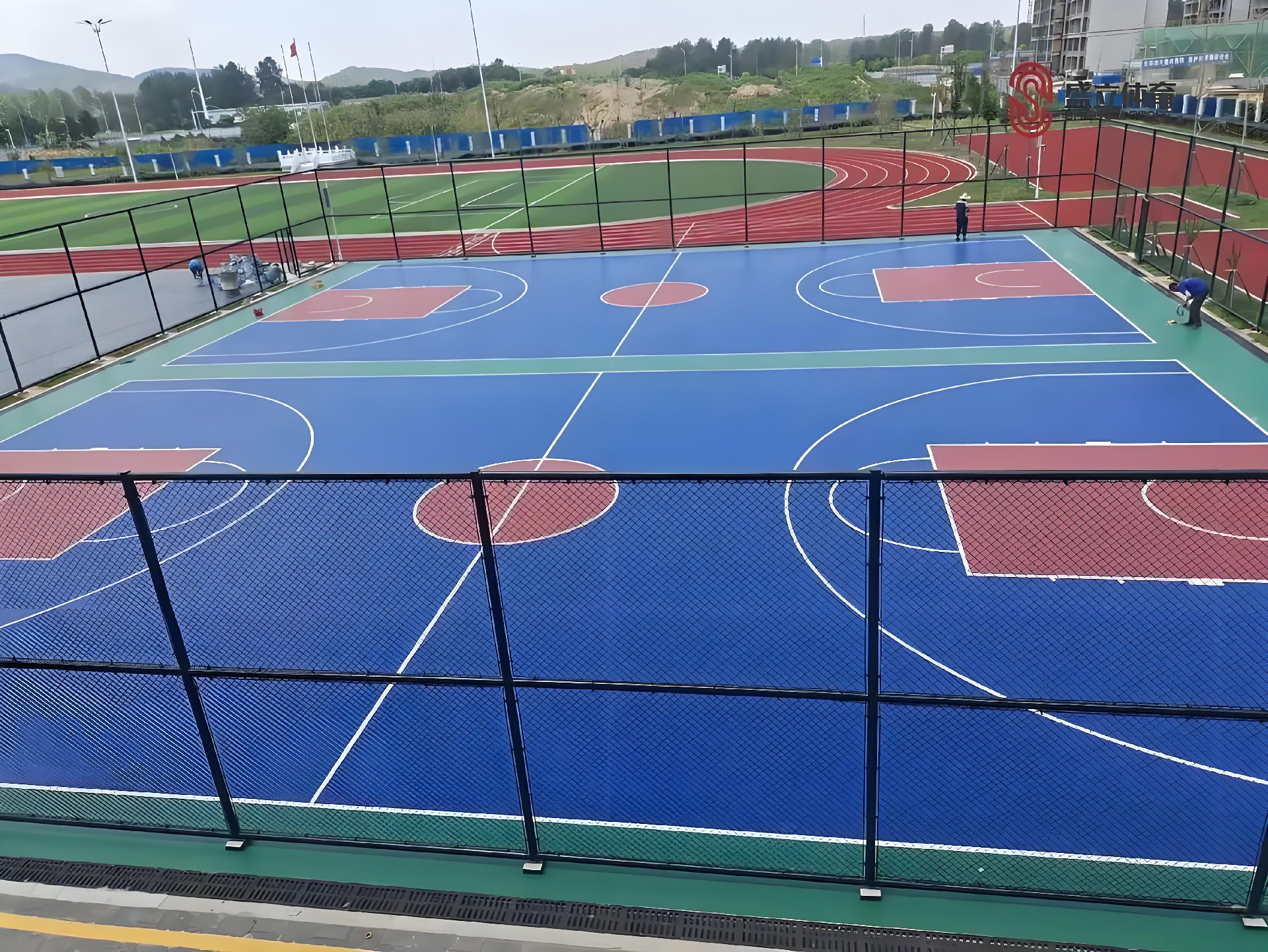

硅PU球場施工中催化劑的添加比例直接影響材料的固化速度、涂層性能及施工質(zhì)量，需根據(jù)環(huán)境溫度、材料類型及工藝要求精準控制。以下是具體影響及規(guī)范建議：
一、催化劑比例對施工質(zhì)量的影響
固化速度調(diào)節(jié)
低溫環(huán)境（＜10℃）：需增加催化劑用量（2%-5%或金屬含量0.001%-0.0015%），加速反應(yīng)避免固化延遲，但過量會導(dǎo)致漆膜變脆、附著力下降。
高溫環(huán)境（＞25℃）：減少催化劑至0.4%-0.7%，防止反應(yīng)過快引發(fā)起泡或表面開裂。
材料性能影響
過量添加：超過推薦比例（如＞5%）會縮短材料使用期，導(dǎo)致漆膜硬度降低、彈性下降，甚至縮短球場使用壽命。
不足量添加：固化不充分，涂層易出現(xiàn)脫層、粘腳等問題，需返工修復(fù)。
二、不同場景下的配比規(guī)范
硅PU彈性層施工
常規(guī)配比：雙組份彈性層（如A:B=1:4）需按0.002%比例添加催化劑，高溫時稀釋劑同步減少至2%-3%。
分層施工：每層厚度≤2mm，低溫環(huán)境可加入3%-8%水輔助固化。
面層與特殊材料處理
面漆噴涂：雙組份面漆（如Z-02A:Z-02B=1:2）需嚴格按比例混合，催化劑用量參考彈性層標準。
高耐候配方：采用改性MDI體系時，催化劑比例可降低至0.5%-1%，以平衡反應(yīng)速度與涂層耐久性。
三、施工中的注意事項
環(huán)境適應(yīng)性調(diào)整
溫度低于5℃時禁止施工，若必須作業(yè)，需額外添加5%-10‰催化劑并配合加熱設(shè)備。
濕度＞75%時，催化劑用量需減少10%-20%，避免濕氣干擾固化反應(yīng)。
攪拌與混合規(guī)范
催化劑需分散加入材料中，避免集中倒入導(dǎo)致局部反應(yīng)過激。
混合后需充分攪拌3-5分鐘，并在30分鐘內(nèi)用完，防止材料失效。
四、風(fēng)險規(guī)避與優(yōu)化建議
比例驗證
施工前進行小樣試驗，調(diào)整催化劑比例至******效果（如起泡率≤5%）。
參考廠家建議（如網(wǎng)頁8提到的廣東硅PU施工標準），避免跨品牌配方混用。
專業(yè)團隊協(xié)作
選擇具備資質(zhì)的施工方，確保工藝符合國標GB 36246-2018。
簽訂合同時明確催化劑類型（如辛酸鋅、二月桂酸二丁基錫）及比例誤差范圍（≤1%）。
總結(jié)
催化劑比例是硅PU球場施工的核心參數(shù)，需結(jié)合溫度、濕度、材料類型動態(tài)調(diào)整。建議遵循“低溫增量、高溫減量”原則，并通過小樣試驗驗證配比，確保涂層彈性（回彈率≥35%）與環(huán)保性（TVOC≤0.5mg/m3）達標。選擇正規(guī)供應(yīng)商并監(jiān)督施工流程，可有效規(guī)避質(zhì)量問題。
客服
